弱電智能化系統綜合布線流程方案
發布者奇貝智能??來源:互聯網??發布時間:2018-01-18 19:37
一個綜合布線工程從開始到結束，都包含哪些內容呢？從項目經理班子建立，到竣工移交，項目的一般流程什么？本文重點介紹綜合布線系統工程內容。
一、弱電系統工程內容
1）綜合布線系統（PDS）：數據與語音PDS布線、管線預設與預埋。
本項目工程的內容包括以上各系統的管線敷設、設備安裝調試、應用軟件編制調測和運行等。
我方系統的深化設計主要內容
綜合布線系統、計算機網絡系統、樓宇自控系統、閉路電視監控系統（CCTV）、自動報警系統、巡更系統、停車場管理系統、有線電視系統、背景音樂系統、電子會議系統、電源與接地。
二、工程實施組織計劃
2.1項目組織機構的建立和運作
2.1.1施工組織管理目標
1）質量目標：確保達到優質工程質量標準。
2）工期目標：確保規定期限內竣工驗收。
2.1.2項目經理部組織管理模式
1)項目經理部組織機構框圖
2)根據項目的情況，我方將采用重要工程項目指揮部及項目經理部二級管理方式，以確保工程圓滿完成。
現場項目經理部負責工程的具體實施和協調現場各方的關系，項目經理由工程部經理擔任，項目部成員包括設備和材料負責人、各系統專業施工負責人、質量監督負責人、安全負責人及現場工程師等。
總工程師：作為本工程的技術顧問，對工程實施中的重大問題進行決策，總體掌握工程進度和質量情況，解決工程中各種疑難問題。
現場項目經理：本工程采用項目經理負責制，項目經理有絕對權力調配本工程現場人力、物力、財力和優先使用公司其他工程范疇的資源，保證工程保質保量按時完成。
現場其他人員：包括施工班組長，技術工人，安全員，材料員，倉庫管理員等。負責工程的具體實施，在管理人員的領導和技術支持下，保質保量完成施工任務，并配合相關人員完成各類簽證和報表等文檔資料工作。
2.2材料組織和管理
合格的設備材料是工程質量保證的先決條件，堅持產品質量第一的原則，不合格或質保資料不全的產品不得入庫和安裝使用。
對于本工程中需要使用的線槽線管和線纜等材料，我方將根據合同要求的品牌和規格型號進行采購，尤其是各系統的線纜材料要保證選用正牌廠家的產品，并有相應的質保資料。
2)具體措施
對于金屬線槽和金屬線管材料，在施工人員進場時進貨，根據預算用量一次到位，分規格類型堆放在倉庫里，要便于取用，領用要辦出庫手續。
對于各類線纜，在線槽和線管完成前一星期內進貨，也是根據預算用量一次到位，分規格型號安放，每次領用要辦出庫手續，使用后的剩線要登記數量，并在包裝箱上標明，盡量能使用上，以減少損耗。
倉庫管理員每天要做好材料出入庫手續，定期盤點，每星期做一次倉庫材料統計，將報表遞交項目經理，配合施工負責人做好材料需用計劃。避免因材料不到位引起窩工現象。
2.4弱電施工與其他施工單位的協調和配合
本項目工程的特點是土建設計與弱電系統設計不同步,工程量較大，與其他施工單位交叉作業多，所以本項目的線槽和線管的施工將有一定的難度，尤其是大樓有些樓層不吊頂，而且預留孔洞可能沒有到位，這些方面均需相應單位配合。
三、施工準備
3.1現場施工準備
3.1.1臨時設施計劃
我方在一層安排2～3個房間作為辦公室和倉庫，另外在倉庫外面安排一空地作為半成品加工作業區。
3.1.2技術準備
1）鑒于辦公樓主體已開工，我們將全力配合設計院作好本樓的施工圖設計及智能化系統的管線及各予埋盒的予埋。一旦主體完工。
2）施工隊伍進入現場后，我方將召集負責施工的技術人員認真閱讀施工圖，熟悉圖紙的內容和要求，把疑難問題整理出來，把圖紙中存在的問題等記錄下來，在設計交底和圖紙會審時解決。
3)施工技術交底
技術交底包括弱電工程總包方、各分系統承包商、機電設備供應及安裝商、監理公司之間，以及綜合布線項目組內部到施工班組的交底工作，它們應分級分層次進行。
四、管線預留、預埋施工方案
本工程管線路由為：綜合樓宇自動控制系統由總控制室引金屬線槽至弱電井，在弱電井中延伸至各樓層，每一層再由弱電井沿走廊向兩邊延伸。綜合布線系統的主設備間在二層，由設備間引金屬線槽到弱電井中，再沿弱電井引至各樓層分配線架，各分配線箱再與走廊的線槽相連。
從金屬線槽到各信息點和監控點的布線方式為金屬線管，從線槽上引出，沿天棚引至房間后，再沿墻而下，引至各信息點和監控點。
4.1.施工準備
4.1.1材料：預埋線管采用φ100～25阻燃PVC管。
4.2施工方法
4.2.1預留預埋施工方法
系統預留孔洞和預埋線管與土建工程配合
在工程土建初期的地下層施工中，牽涉到系統線槽孔洞的預留和消防、保安等系統線管理的預埋，因此在處理建筑物地下部分的“挖坑“階段，我方會配合建筑設計院完善該建筑物地下層、主樓部分的孔洞預留和線管預埋的施工圖補充設計，以確保土建工程順利竣工。
五、施工方案
5.1安裝工程施工工藝順序：
1)先水平，后主干，安裝工程輿土建施工應密切配合，合理交叉，認真做好各項預埋工作。
2)先水電，后布線，凡有條件的均應提前安裝，這是縮短工程工期、保證質量的關鍵。
3)先重點，后一般，如各層的設備間，應在裝修完工之后，先行安裝就位，然后再端接工作區，最后是調試運轉。
5.2線管和線槽的敷設方案
5.2.1線管的預埋和線槽與橋架的敷設與土建工程同步進行。
5.2.2施工方法：見具體施工方案文件。
5.2.3線槽架的施工與土建工程配合

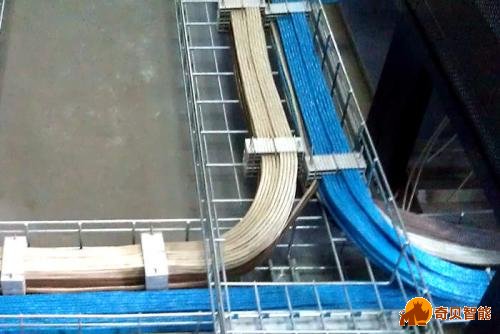

5.3線纜敷設
5.3.1系統線纜敷設
本項目工程由于系統較多，所用線纜主要為五類雙絞線、視頻同軸電纜、光纖、普通銅芯線和控制電纜等。
線纜布放根據圖紙要求分系統進行，首先要在圖紙上標明線纜號碼，再編寫線纜布放表，根據線纜布放表進行，線纜兩頭均要做好號碼標記，不同系統的線纜要用塑料扎帶分開，布放由人工進行。
5.3.2光纜的敷設：
本系統的光纜敷設是在5棟信息中心設備間引至各棟分配線間的光配線架上，再引至各部位光纖信息點。在干線系統中，采用由上往下垂直布放的施工方式，具體布設方法如下：
弱電井中施工，光纜應敷設在線槽內，排列整齊，不應溢出槽道，為了防止光纜下垂或脫落，在穿越每個樓層的槽道上、下端和中間，均應對光纜采取切實有效的固定裝置，使光纜牢固穩定。
光纜敷設后，應細致檢查，要求外護套完整無損，不得有壓扁、扭傷、折痕和裂縫等缺陷。如出現異常，應及時檢測，予以解決。如為嚴重缺陷或有斷纖現象，應檢修測試合格后才能允許使用。
光纜敷設后，要求敷設的預留長度符合設計要求，在設備端應預留5～10米，有特殊要求的場合，根據需要預留長度，光纜的曲率半徑應符合規定，轉彎的狀態應圓順，不得有死彎和折痕。
配線施工注意事項
1)穿在管槽架內絕緣導線的額定電壓不應低于500V。
2)配線接續設備的檢驗：工程中使用的配線架或交接設備等其型號、規格、數量以及接續方式，均應符合設計的規定要求。
3)接插部件的檢驗要求：接線模塊（包括接線排等）、信息插座和其它接插部件的塑料材質應具有阻燃性能。光纖插座的連接器使用的型號與規格以及數量等都應與設計中規定相符。光纖插座的面板應有明顯標志表示發射和接收，以示區別而便于使用。
4)測試儀表的檢驗和要求：測試儀表應能測試三、四、五類雙絞線對稱電纜的各種電氣性能，在安裝施工前應檢查儀表有無損壞或有較大誤差，如發現問題應及時調試和校正，以備使用。
5.3.4系統布線和機房布置與土建和裝飾工程的配合
系統的配線和穿線工作，在土建工程完全結束以后，與裝飾工程同步進行，安裝應避免在裝飾工程結束以后，造成穿線的困難。同時主機房和各配線間的裝飾也應與整體的裝飾工程同步，在主機房和配線間基本裝飾完畢后，應將機柜定位，并將電纜引入機柜中，做好編線工作，開始線架端接。特別注意主機室及配線間的門鎖一定要裝好！
綜合布線系統工程的設備安裝：

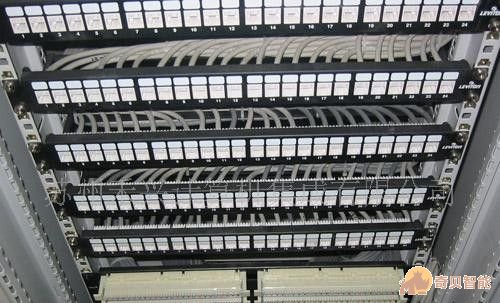

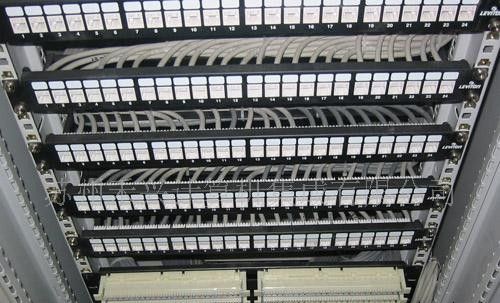

5.4.1機架設備的安裝
機架、設備安裝完工后，其水平和垂直度都必須符合生產廠家的規定，若廠家無規定，要求機架和設備與地面垂直，其前后左右的垂直偏差度均不應大于3㎜。
機架上各種零部件不應缺少或碰壞，設備內部不應留有線頭等雜物，各種標志應統一、完整、清晰、醒目。
嚴格按照設計文件安裝技術工藝規程標準進行施工，端接完成后應100%通過6類性能的測試和安裝工藝檢查工作，并做好相應的記錄和標簽。
系統自檢：在設備端接，測試完畢后，由質量監理組和技術支持組，按施工設計文件和有關規程規定，組織有關人員進行認真的檢查和重點的抽查(10%信息點抽測)，確認無誤以及合乎有關規定后，再進行竣工資料整理和報驗工作。
系統驗收：由弱電總包組織，綜合布線組配合，甲方和監理公司參加，對布線系統作最終驗收，同意投入使用，并開始計算保修期。
