小區高清網絡視頻監控設計方案
小區高清網絡視頻監控設計方案
發布者奇貝智能??來源:互聯網??發布時間:2017-11-06 17:34
一.需求分析
1. 本次設計共為XX住宅小區設計了133個監控點位，其中20個網絡高清球機、113個網絡高清槍機。
2．?dāng)z像機數字信號接入通過雙絞線和光纖傳輸，實現基于監控系統管理平臺和監控?cái)?shù)據的大集中存儲（監控中心每路視頻錄像資料保存時間在30天以上）
3.后端監控中心可以顯示來自所有攝像機所捕獲的全部動態畫面，具有良好的人機界面，操作簡單易學。
系統設計概要設計

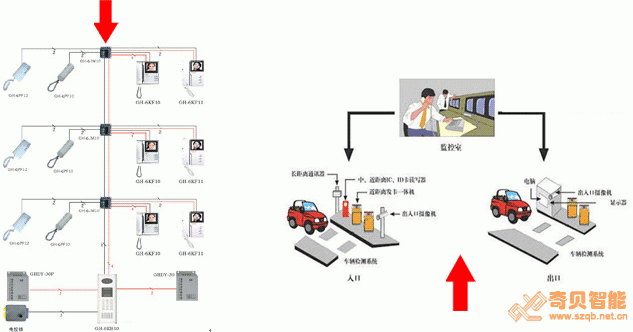

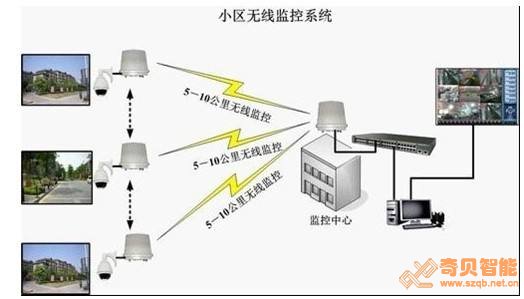

系統采用二級架構，分為安防系統線材主干和前端接入，攝像機通過雙絞線接入終端設備，通過光纖將各部位攝像機接入監控中心。中心部署相應數目的網絡存儲設備和監控終端實時接收通過光網絡傳送過來的數字視音頻信號在中心進行集中存儲和管理調度。
系統組成
監控系統分別由前端系統、傳輸系統、控制系統、顯示存儲系統四個部分構成,還具有對圖像信號的傳輸、存儲、處理、等功能。
前端設備
視頻監控系統的前端設備主要是攝像機。其中主要是攝像機和鏡頭對于攝像的質量，攝像部分的主體是攝像機，其功能為觀察、收集信息。為適合XX住宅小區現代化花園社區的高標準，本次監控系統的設計前端攝像機均使用目前市場上高端的網絡高清攝像機。球機為130萬像素的全方位高速球，槍機為130萬像素的日夜型紅外攝像機，保證監控畫面的絕對清新。
另外為了不影響社區的整體和諧統一性，不光網絡高清球機立桿，每個網絡高清槍機在安裝時也采用單獨立桿的方法。在安裝過程中在保證相機監控效果的前提下，還要保證安裝的設備與整個XX住宅小區的公共建設設備保持整齊劃一。
傳輸設備
從監控前端設備到監控中心需要有一定距離的，從前端設備需要向監控中心傳輸視頻信號，而監控中心需要向前端設備傳輸控制信號，所以系統中傳輸部分包括視頻信號傳輸和控制信號傳輸。
監控信號傳輸
傳輸距離較近，可采用超五類雙絞線傳輸視頻信號。對于距離監控室比較遠的監控點位則需要采用光纖傳輸。采用光纖傳輸有傳輸距離遠，對外界的靜電場和電磁波有屏蔽作用，減少串?dāng)_，傳輸損失小等優點。
攝像機電源線
由于本視頻監控系統的監控點位全都在室外，為了不影響興泰錦繡山莊二、三期住宅小區的整體美觀、協調。本次系統監控取點將采用集中取電的方法，集中取電可以保證所有監控點位的用電統一性，在出現故障時便于排查、維修。為保證設備用電的未定型，電源線按交流220V布線，在攝像機端再經適配器轉換成直流12V。電源線可選用RVV2*1.0mm2 型號的電纜。
傳輸部分的線纜敷設
為保證XX住宅小區內的整體美觀、和諧，本次視頻監控系統布線全部采用管道敷設，整個XX住宅小區內不見裸露的線材。施工時，從監控室引出單模光纖和電源線，沿社區主干路兩邊原敷設通信管道一路向南敷設，在不同的監控點位分出分支線路。這樣既能保證視頻圖像的穩定傳輸，也能保證監控設備用電的穩定性，也不會影響到XX住宅小區整體的美觀、和諧。
終端顯示、存儲設備
監控中心的設備和裝置，主要是將前端設備傳送來的各種信息進行處理，并予以還原或記錄。同時能向前端設備發出各種指令信息，使其負責執行各種動作。本視頻監控系統中將為XX住宅小區設計NVR高清網絡硬盤錄像機9臺和同時顯示16路視頻監控圖像，而且可以人為的調節顯示的視頻監控圖像。配備72塊3T硬盤來存儲視頻監控圖像，保證存儲時間30天以上。
監視器
(1) 因?yàn)樵谇岸酥惺褂玫氖遣噬珨z像機，所以在選取監視器時也是選取彩色監視器，在滿足清晰度的要求下，能夠顯示出更多的信息。
(2) 監視器的尺寸一般應根據值班人員的觀看距離，即控制臺與電視墻的距離來選擇監視器的屏幕大小，通常規律是觀看距離為監視器屏幕對角線尺寸的4-6倍較為適宜。建議選用21寸顯示器。
錄像機
錄像機是專門用來記錄電視圖像信號的一種磁記錄設備。目前多使用的是實時數字硬盤錄像主機，特點是：采用H.264壓縮格式（國際最先進的壓縮技術），更節省硬盤空間；音視頻同步采集，畫質突出，音質清晰；顯示、錄像速度均為全實時；系統功能全面，擴充能力強（可直接擴充到48路全實時）；
產品成熟，穩定性高，具有較長市場投放期和大量用戶群；系統界面更加友好，設置簡單；支持強大網絡遠程監控功能，占用更小的帶寬；具有多種語言版本軟件，方便不同用戶群體使用。所有性能指標均通過國家公安部檢測和認證（具體功能請?jiān)敿?xì)參看數字硬盤錄像機）。
系統功能說明
本視頻監控系統的基本功能如下：
（1）對XX住宅小區的重要部位，即人員出入的區域，如樓房出入口、大門出入口、車庫出入口、居民活動中心等區域進行實時的視頻監控，能夠清晰的反映出人員出入社區、活動等的全過程，并能夠在回放中清晰的顯示出人員的面部特征；
（2）對于社區外圍道路的區域，能夠記錄記錄經過社區門口的人員、車輛等，并能夠在回放過程中清晰的顯示人員、車輛的特征，便于事后進行核對；
（3）安保監視電視系統與安全報警系統聯動時，應能自動切換、顯示、記錄報警部位的圖像信號及報警時間。
（4）能夠?qū)崿F(xiàn)前端設備故障報警，保持系統的功能的實現。
