POE供電在弱電系統工程中的應用
發布者不詳??來源:互聯網??發布時間:2017-10-20 11:57
一、POE供電標準
看要一臺PoE交換機能同時給多少攝像頭供電，要考慮兩個方面：PoE交換機的供電標準和PoE交換機的總供電功率。
PoE交換機的供電功率可以理解為PoE交換機的單端口供電功率。市場上流行的PoE交換機有兩種標準，IEEE802.3af和IEEE802.3at。IEEE802.3af標準定義了供電功率為15.4W，IEEE802.3at標準定義了供電功率可達30W，由于供電標準不同其單端口供電功率也不同。比如攝像頭功率為9W，使用af標準的PoE交換機即可；若攝像頭功率為20W，需使用at標準的PoE交換機；若攝像頭功率為30W以上，就需要使用專用PoE供電模塊供電了。
802.3af標準：
供電電壓：44-57V
供電電流：10～350mA
最大供電功率：15.4W
最大受電功率：12.95W
802.3at標準：
供電電壓：50-57V
供電電流：10～600mA
最大供電功率：30W
最大受電功率：25.5W
一般來說，一個同時支持af和at供電標準的PoE交換機，它的供電功率是自適應的。比如，它連接的是5W的設備，那么提供5W的電力；如果連接的是20W的設備，那么就提供20W的電力。
af和at標準能通用嗎？
at是向下兼容af的。也就是說，如果你的交換機支持at標準，最大可供30W電，那他完全可以給支持af標準的需要7W的攝像機供電的。但是如果攝像機支持at，需要20W的電，只支持af的交換機就無法正常向這個攝像機供電啦。
二、POE交換機功率
PoE交換機的總功率是一個非常重要的指標，直接關系到可以帶多少攝像頭。以電源功率是400W的、24端口的PoE交換機來說，除去損耗后PoE交換機總功率大概為370W。在IEEE802.3af標準下，它能夠供滿24個端口（370/15.4=24），即可以同時給24個攝像頭供電，也就是滿載供電。但如果是按照IEEE802.3at標準的單口最大供電功率30W計算，同時最多就只能給12個端口供電了（370/30=12）。
實際使用中，很多普通網絡攝像頭的最大功耗較低，基本不超過15W，如果這時每個PoE端口按照最大功率（比如30W）去預留供電功率的話，就會出現有的端口PoE功率用不完，而有的端口卻分不到功率的情況。比如，有些PoE交換機均支持動態功率分配，可以避免這種情況。在選購PoE交換機時，要看交換機是否支持動態功率分配，這樣每個端口只分配實際使用的功率，這樣就能更高效地利用PoE交換機的供電功率。
三、POE供電的好處
1）簡化布線，節約成本
許多帶電設備，例如監控攝像機等都需要安裝在難以部署AC電源的地方，POE使其不再需要昂貴電源和安裝電源所耗費的時間，節省了費用和時間。
2）便于遠程管理
像數據傳輸一樣，POE可以通過使用簡單網管協議(SNMP)來監督和控制該設備。這個功能可以提供諸如夜晚關機、遠端重啟之類的功能。
3）安全可靠
POE供電端設備只會為需要供電的設備供電，只有連接了需要供電的設備，以太網電纜才會有電壓存在，因而消除了線路上漏電的風險。用戶可以安全地在網絡上混用原有設備和POE設備，這些設備能夠與現有以太網電纜共存。
四、POE供電穩定性
從技術角度來講，PoE的技術發展多年，目前已經處于非常成熟的階段。但由于目前監控市場迫于成本壓力，選用的PoE交換機或者線材品質過于低劣，再或者方案設計本身就不合理，導致采用PoE供電的項目維護的工作量特別大，所以工程商普遍存在PoE供電不穩定的觀點。
網絡監控項目，不同于普通的網絡綜合布線，數據傳輸量非常大，功率高，且要求全天候不間斷工作，采用有品質保證的PoE設備和線材是整個系統穩定的保證。
五、POE供電在安防系統中的應用

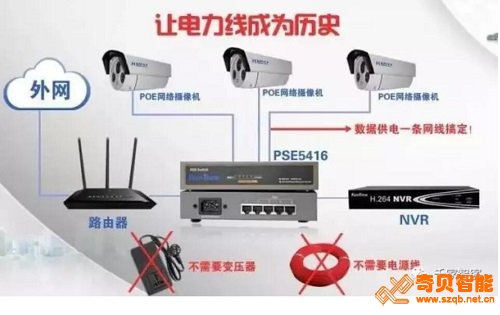

安防行業應用PoE組網主要有簡化布線、節能靈活、安全方便等優勢。眾所周知，一般的網絡攝像機除了需要通過網線來傳輸視頻信號外，還必須全天候為其提供足夠的電力。而在現實施工中，經常會出現因為無法提供穩定的電源，而不得不重新設計攝像頭的安裝地點的情況。如此一來，重新設計安裝地點可能會導致出現監控死角，使監控失去意義。
1、靈活性，PoE只需要安裝和支持一條電纜，簡單而且節省空間，并且設備可隨意移動；
2、節約成本，視頻監控攝像機等，都需要安裝在難以部署AC電源的地方，PoE使其不再需要昂貴電源和安裝電源所耗費的時間，節省了費用和時間；
3、供電智能化，DC電源像數據傳輸一樣，PoE可以通過使用簡單網管協議(SNMP)來監督和控制設備；
4、消除供電安全隱患，PoE供電端設備只會為需要供電的設備供電，只有連接了需要供電的設備，以太網電纜才會有電壓存在，因而消除了線路上漏電的風險；
5、集中供電優勢，一個單一的UPS就可以提供相關所有設備在斷電時的供電；
6、設備兼容性優勢，用戶可以自動、安全地在網絡上混用原有設備和PoE設備，這些設備能夠與現有以太網電纜共存；
7、使網絡設備便于管理，當遠端設備與網絡相連后，能夠遠程控制、重配或重設；
8、在網絡攝像機局域網中，PoE可以簡化測試任務，接入點能夠被輕松地移動和接入。
六、PoE供電在無線網絡中的應用

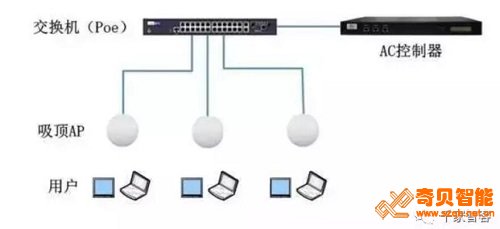

PoE交換機可以部署在匯聚交換機和無線AP之間，或者PON網絡中ONU和無線AP之間的位置。通過選擇8口、16口、24口不同端口密度的PoE交換機，可以部署在不同用戶密度的熱點區域。其中匯聚交換機+PoE交換機的組網模式非常適合部署在用戶密集的區域，目前在高校的WLAN項目建設中，多采用此方式。PoE交換機解決方案應用范圍廣、部署數量大，是目前很多工程商的主流選擇。被廣泛運用在無線AP和網絡攝像機組網中，方案采用AP+AC的方式便于集中管理，并使用PoE供電節省人力成本。
七、PoE供電有哪些劣勢
1）功率不足，受電端帶不動：802.3af標準(PoE)輸出功率小于15.4W，對于一般IPC來說足夠了，但對于球機等大功率的前端設備而言，輸出的功率達不到要求。
2）風險過于集中：通常來說，一臺PoE交換機同時會給多個前端IPC進行供電，交換機的POE供電模塊任何故障都會導致所有的攝像機無法工作，風險過于集中。
3）設備、維護成本高：相對于其他供電方式，PoE供電技術會增加售后維護工作量，從安全穩定的意義上來說，單獨供電的穩定性、安全性最好。
八、PoE供電線纜選擇
POE供電的安全傳輸距離100米，建議使用超五類全銅網線以上線纜。
POE供電網線要求這個問題只在中國等假貨、便宜貨橫行的國家是個問題，在很多發達國家不是問題。POEIEEE802.3af標準要求PSE輸出端口的輸出功率為15.4W或者15.5W，傳輸100米后的PD設備接受功率必須不小于12.95W，按照802.3af典型電流值為350ma計算，100米網線的電阻必須為(15.4-12.95W)/350ma=7歐姆或者(15.5-12.95)/350ma=7.29歐姆。
而標準網線是天然就滿足這個要求的，IEEE802.3afpoe供電標準本身就是以標準網線測定的。而之所以會產生POE供電網線要求這個問題，是因為市面上的很多網線都是非標準網線，不是嚴格按照標準網線的要求來生產的。市面的非標準網線材質主要有銅包鋼、銅包鋁、銅包鐵等，這些網線的阻值大，都不適合POE供電。POE供電必須使用無氧銅材質的網線，即標準網線。
PoE供電技術對線材的要求高，建議在監控項目中，千萬不要在線材上省成本，得不償失。
