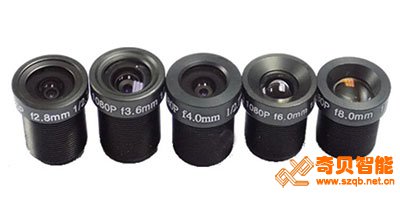

首先不管選擇什么樣的攝像頭，選擇幾mm的攝像頭才是最重要的，因為鏡頭決定了圖像的清晰度，所以選擇監控攝像頭的時候要先弄清楚鏡頭的型號：

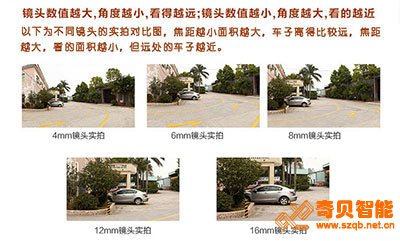

一般3.6mm鏡頭的角度可以達到75度，能看清人臉的紅外距離在0-5米左右。
一般6mm鏡頭的角度可以達到50度，能看清人臉的紅外距離在5-10米左右。
一般12mm鏡頭的角度可以達到26度，能看清人臉的紅外距離在20-35米左右。
一般16mm鏡頭的角度可以達到20度，能看清人臉的紅外距離在35-50米左右。
一般25mm鏡頭的角度可以達到10度，能看清人臉的紅外距離在50-80米左右。
1）鏡頭焦距：在選擇攝像機鏡頭的時候要考慮鏡頭指標時需要根據監控目標的位置、距離、CCD規格，以及監控目標在監視器上的圖像效果等綜合地來進行考慮，以選擇最合適的焦距的鏡頭。比如，生產線監控，一般需要監看比較近的物體，而且對清晰度要求較高。這種情況，定焦鏡頭的效果一般要比變焦的好，所以通常會選擇短焦距定焦鏡頭。
如2.8mm、4mm、6mm、8mm等。又如監控室內目標時，選擇的焦距不會太大，一般會選擇短焦距的手動變焦鏡頭，如3.0-8.2mm、2.7-12.5mm等;道路監控中，多車道監控要用焦距短一些的，如6-15mm;十字路口的紅綠燈車牌監控要用相應長一些的焦距，如6-60mm;城市治安監控一般就要用到焦距更長一些的電動變焦鏡頭，如6-60mm、8-80mm、7.5-120mm等;高速公路、鐵路、河道、環境檢測、森林防火、機場、邊海防等，一般要用到大變倍長焦距的電動變焦鏡頭，如10-220mm、13-280mm、10-330mm、15-500mm及10-1100mm等。

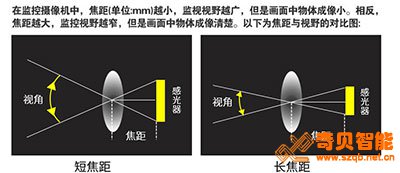

2）視角范圍：視角范圍計算是有公式的，知道鏡頭的焦距、CCD尺寸，視角就可以推算出來。鏡頭有這樣的規律：焦距越大，監控得越遠，視場角就越小;焦距越小，監控距離就近，視場角就大，焦距和視場角是反比關系。如在一些有手動變焦鏡頭需求的項目中，視場角范圍是最先需要考慮的，所以一般會根據視場角范圍來確定所選焦距范圍。電動變焦鏡頭因為是可以根據現場環境隨時用鍵盤控制變焦、聚焦的，所以視場角范圍不是太需要考慮。但是當電動變焦鏡頭的起始焦距過大(比如起始焦距超過20mm)時，是無法實現大范圍監控的。
3）鏡頭的光圈：鏡頭的通光量以鏡頭的焦距和通光孔徑的比值來衡量(F=f/D)，以F標記。每個鏡頭上均標有其最大F值，F(xiàn)值越小，則光圈越大。對于恒定光照條件的環境，可以選用固定光圈的鏡頭，這種一般為實驗室環境;對于光照度變化不明顯的環境，常會選用手動光圈鏡頭，即將光圈調到一個比較理想的數值后固定下來就可以了;如果照度變化較大，需24小時的全天候室外監控，應選用自動光圈鏡頭。
自動光圈鏡頭分為兩類：一類稱為視頻(VIDEO)驅動型，鏡頭本身包含放大器電路，采用將監控攝像頭傳來的視頻幅度信號轉換成對光圈馬達的控制。另一類稱為直流(DC)驅動型，利用攝像頭上的直流電壓來直接控制光圈。這種鏡頭只包含電流計式光圈馬達，要求監控攝像頭內有放大器電路。對于各類自動光圈鏡頭，通常還有兩項可調整旋鈕，一是ALC調節(測光調節)，有以峰值測光和根據目標發光條件平均測光兩種選擇，一般取平均測光檔。另一個是LEVEL調節，可使輸出圖像變得明亮或者暗淡。但需注意的是，如果光照度一直是不均勻的，比如監控目標與背景光反差較大時，采用自動光圈鏡頭的話，光圈的電機可能會一直處于隨時動作的狀態，監控的效果并不理想，這種情況下，一般需要鏡頭配合攝像機的背光補償功能來實現，采用寬動態的攝像機也會有比較不錯的效果。
鏡頭的光圈開到最大的時候，它的解像力一般是最高的。
至于原因可以用一個比喻來說明：假設鏡頭有10000個小洞來透光的，光源A，成像為B，在最大光圈情況下，A透過10000個洞形成的B是由10000個像組成的;在小光圈下，鏡頭中只有100個小洞是開放的，所以B只有100個像組成;在中等光圈下，這個值大概是2000左右，所以這個時候解像力就遠高于小光圈。但是為什么我們不一直用大光圈從而獲得最佳的解像力呢?這就牽涉到鏡頭的另外一個指標--景深。當鏡頭對物體對焦時，在物體(聚焦點)前后若干距離內的物體，也會有比較清晰影像，景深即是這段前后比較清晰的距離范圍。鏡頭的光圈和景深的大小成反比，大光圈的時候，幾乎沒有景深可言，得到的監控圖像的背景將一片模糊。所以鏡頭的光圈并非是越大越好，還要看監控的環境。
4）鏡頭的成像圓尺寸：在監控項目中，與槍型攝像機匹配的鏡頭的成像圓口徑一般為1/3英寸或1/2英寸。鏡頭的成像圓不應小于攝像機的CCD尺寸，否則將出現黑角。相同焦距不同口徑的鏡頭匹配同樣尺寸的攝像機時，監控到的物體的距離及得到的視場角是有差異的。如在1/2英寸CCD的攝象機中，標準鏡頭焦距大概為12mm時，有30度的視場角;而在1/3英寸CCD的攝象機中，標準鏡頭焦距在8mm左右即可擁有30度的視場角。
最后，還需要考慮鏡頭的接口類型，鏡頭接口與攝像機接口要一致。現在攝像機和鏡頭通常都是CS型接口，CS型攝像機可以和CS型、C型鏡頭配接，但和C型鏡頭接配時，必須在鏡頭和攝像機之間加轉接環，否則可能碰壞CCD成像面的保護玻璃，造成CCD攝像機的損壞。C型攝像機不能和CS型鏡頭配接。
